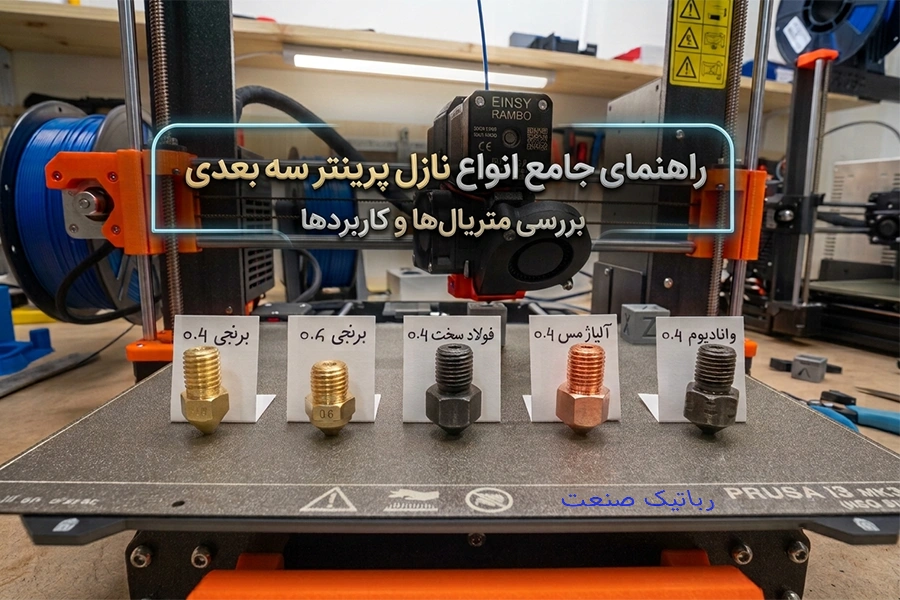

راهنمای جامع انواع نازل پرینتر سه بعدی

نازل پرینتر سه بعدی آخرین نقطه‌ای است که فیلامنت مذاب از آن عبور می‌کند تا روی صفحه ساخت بنشیند. این قطعه فلزی کوچک، وظیفه تعیین قطر خروجی متریال و صافی سطح لایه‌ها را بر عهده دارد. انتخاب نازل مناسب بر اساس متریال مصرفی و سرعت چاپ، مرز بین یک پرینت بی‌نقص و یک گرفتگی کلافه‌کننده در هات‌اَند است.

در این راهنمای جامع، تمامی نازل‌ های تخصصی بازار ایران از مدل‌های اقتصادی برنجی تا نمونه‌های جان‌ سخت تیتانیومی، مسی روکش‌دار و نازل‌های سرعت بالای ولکانو را بررسی می‌کنیم.

بررسی انواع نازل بر اساس جنس و آلیاژ

۱. نازل برنجی (Brass) – اقتصادی و پرمصرف

رایج‌ترین و ارزان‌ترین نازل بازار است. برنج رسانایی حرارتی بسیار خوبی دارد و حرارت را سریع به فیلامنت منتقل می‌کند.

• مناسب برای: فیلامنت‌های استاندارد غیرساینده مثل PLA، ABS و TPU.

• نقاط ضعف: مقاومت بسیار پایینی در برابر سایش دارد؛ فیلامنت‌های حاوی الیاف کربن یا پودر چوب سوراخ آن را به سرعت گشاد می‌کنند.

۲. نازل استیل (Stainless Steel)

استیل نسبت به برنج سخت‌ تر است و در برابر فرسودگی مقاومت بسیار بیشتری دارد. ویژگی برجسته استیل، ضد سرب بودن آن است.

• مناسب برای: قطعاتی که با مواد غذایی یا پوست در تماس هستند و فیلامنت‌های نیمه‌ساینده سبک.

• نقاط ضعف: رسانایی حرارتی کمتری نسبت به برنج دارد و باید دمای چاپ را حدود ۵ تا ۱۰ درجه سانتی‌گراد بالاتر ببرید.

۳. نازل تیتانیوم (Titanium) – مقاوم در برابر حرارت فوق‌العاده بالا

تیتانیوم فلزی به شدت سخت، بادوام و با ضریب انتقال حرارت پایین است. این نازل‌ها دوام مکانیکی فوق‌ العاده‌ای دارند.

• مناسب برای: پرینت در دماهای بسیار بالا (تا ۴۰۰ درجه سانتی‌گراد) و کار با متریال‌های مهندسی خاص نظیر PEEK.

• نقاط ضعف: به دلیل انتقال حرارت ضعیف تیتانیوم، کالیبره کردن دقیق دما و کنترل سرعت تزریق در این نازل‌ها به تجربه و مهارت نیاز دارد.

۴. نازل مسی با روکش نیکل (Nickel-Plated Copper) – شاهکار انتقال حرارت و نچسب بودن

نازل پرینتر سه بعدی مس بهترین فلز برای انتقال حرارت است (حتی بسیار بهتر از برنج)، اما مس خام در دماهای بالا اکسید و سیاه می‌شود. برای حل این مشکل، روی نازل‌های مسی یک لایه بسیار نازک نیکل آبکاری می‌کنند.

• چرا فوق‌العاده است؟ این نازل‌ها بهترین توزیع دما را دارند. به لطف روکش آبکاری شده نیکلی، سطح داخلی و خارجی نازل به شدت صیقلی و لیز است؛ در نتیجه پلاستیک مذاب به نوک نازل نمی‌چسبد و تمیزکاری آن فوق‌العاده راحت است.

• مناسب برای: پرینت‌های سرعت بالا و متریال‌های چسبنده مانند PETG.

۵. نازل فولاد سخت‌کاری شده (Hardened Steel)

این نازل های پرینتر سه بعدی تحت فرآیندهای حرارتی ویژه، ساختاری فوق‌العاده سخت پیدا کرده‌اند تا در برابر سایش ذرات میکروسکوپی مقاومت کنند.

• مناسب برای: پرینت مداوم فیلامنت‌های به شدت ساینده مثل فیلامنت کربن (Carbon Fiber)، شب‌تاب، و فیلامنت‌های حاوی پودر فلزات.

• نقاط ضعف: سرعت انتقال حرارت پایینی دارند و برای جبران آن باید دمای هیت‌بلاک را بین ۱۰ تا ۱۵ درجه سانتی‌گراد افزایش دهید.

انواع نازل از نظر ساختار و طول (سیستم ولکانو)

علاوه بر آلیاژ، طول و هندسه داخلی نازل نیز تأثیر شگرفی بر خروجی کار دارد:

نازل‌های استاندارد (طول معمولی – طرح V6)

این نازل‌ها طول کوتاهی (حدود ۱۲.۵ میلی‌متر) دارند و برای هات‌اندهای استاندارد طراحی شده‌اند که سرعت چاپ متوسط (زیر ۱۵۰ میلی‌متر بر ثانیه) را به خوبی پشتیبانی می‌کنند.

نازل ولکانو (Volcano Nozzle) – غول سرعت و دبی بالا

نازل‌های ولکانو با طول بسیار کشیده‌تر (حدود ۲۱ میلی‌متر) طراحی شده‌اند. افزایش طول بدنه باعث ایجاد یک «منطقه ذوب طولانی‌تر» در داخل بلوک حرارتی می‌شود.

• مزیت اصلی: به دلیل عبور فیلامنت از یک مسیر داغ طولانی‌تر، مواد با سرعت بسیار بیشتری ذوب می‌شوند. این ویژگی اجازه می‌دهد تا بدون افت کیفیت یا ایجاد کمبود تزریق (Under-extrusion)، با سرعت‌های بسیار بالا و قطرهای بزرگ (مثلاً نازل ۰.۸ یا ۱ میلی‌متر) چاپ کنید.

• کاربرد: پرینترهای سایز بزرگ صنعتی و پروژه‌هایی که سرعت اتمام کار در آن‌ها اولویت اول است.

اثرات پنهان رطوبت و کیفیت نازل روی مقاومت مکانیکی قطعه:

همواره به یاد داشته باشید که زبر شدن دیواره‌های داخلی یک نازل در اثر فرسودگی یا رسوب کربن، باعث ایجاد جریان آشفته در خروج فیلامنت می‌شود. این آشفتگی، پیوستگی لایه‌ها (Layer Adhesion) را ضعیف کرده و قطعه نهایی را ترد و شکننده می‌کند؛ بنابراین استفاده از نازل‌های آبکاری شده با سطوح داخلی صیقلی، کلید داشتن قطعات مقاوم صنعتی است..

نازل‌های خاص و مهندسی‌شده برای مصارف حرفه‌ای

 نازل برنجی جریان بالا (High Flow / CHT) – افزایش سرعت بدون تغییر هات‌ اَند

این نازل های پرینتر سه بعدی که در بازار به طرح CHT (Bondtech) نیز معروف هستند، یک شاهکار مهندسی در طراحی داخلی نازل به شمار می‌روند.

• تکنولوژی کارکرد: در داخل این نازل‌ها، یک هسته فلزی سه سوراخه قرار دارد که فیلامنت ورودی ۱.۷۵ میلی‌متری را به سه رشته نازک‌تر تقسیم می‌کند. با این کار، مساحت تماس فیلامنت با دیواره‌های داغ برنجی چندین برابر می‌شود و پلاستیک بسیار سریع‌تر و یکنواخت‌تر ذوب می‌گردد.

• مزیت اصلی: بدون نیاز به تعویض هیت‌بلاک یا خرید سیستم‌های سنگینی مثل ولکانو، می‌توانید نرخ جریان (Flow Rate) و سرعت پرینت دستگاه خود را تا ۳۰ الی ۵۰ درصد بالا ببرید.

• مناسب برای: کسانی که می‌خواهند با سرعت‌های بالای ۲۰۰ میلی‌متر بر ثانیه روی پرینترهای معمولی چاپ کنند.

 نازل با نوک قابل تعویض (Interchangeable Insert Nozzles) – یک بار بخر، همیشه استفاده کن!

در این مدل‌ها، بدنه اصلی نازل (که معمولاً از جنس مس با رسانایی حرارتی بالا است) روی هیت‌بلاک ثابت می‌ماند و فقط نوک یا مغزی بسیار کوچک آن که محل خروج فیلامنت است، قابل تعویض است.

• تکنولوژی کارکرد: نوک این نازل‌ها به صورت پیچی باز می‌شود. شما می‌توانید یک بدنه مسی ثابت داشته باشید و بسته به نیاز خود، نوک‌های برنجی (برای کارهای عادی)، استیل (برای کارهای بهداشتی) یا فولادی (برای فیلامنت کربن) با قطرهای مختلف (۰.۲ تا ۰.۸) را روی آن ببندید.

• مزیت اصلی: هزینه بسیار پایین‌تر در طولانی‌مدت؛ چون به جای تعویض کل نازل گرمایشی، فقط نوک ارزان‌قیمت و کوچک آن را تعویض می‌کنید. همچنین خطر آسیب به رزوه بلوک حرارتی در اثر باز و بسته کردن مداوم به حداقل می‌رسد.

نازل با روکش تفلون یا پی‌تی‌اف‌ای (PTFE/Teflon Coated)

این نازل‌ها معمولاً بدنه برنجی یا مسی دارند، اما سطح خارجی آن‌ها با یک لایه بسیار نازک از تفلون (مشابه قابلمه‌های نچسب تفلونی) پوشانده شده است.

• مزیت اصلی: پلاستیک‌های ذوب‌شده (به‌خصوص متریال‌های به شدت چسبنده‌ای مثل PETG یا TPU) به هیچ وجه به بدنه خارجی نازل نمی‌چسبند. این ویژگی جلوی جمع شدن فیلامنت دور نازل و کثیف شدن سطح قطعه را می‌گیرد و تمیز کردن نوک نازل را به سادگی یک دستمال کشیدن ساده می‌کند.

• مناسب برای: پرینت مداوم با فیلامنت‌های منعطف (TPU/TPE) و PETG.

• محدودیت: دمای کارکرد این نازل‌ها به دلیل وجود روکش تفلون نباید از ۲۶۰ تا ۲۸۰ درجه سانتی‌گراد بالاتر برود تا روکش آسیب نبیند.

نتیجه‌گیری: کدام نازل را برای دستگاه خود انتخاب کنیم؟

اگر به دنبال کارهای روزمره و اقتصادی با PLA و PETG هستید، نازل برنجی یا مسی با روکش نیکل بهترین کیفیت سطح را به شما می‌دهند. برای پرینت‌های حجیم و صنعتی که سرعت حرف اول را می‌زند، حتماً به سراغ سیستم‌های ولکانو بروید. در نهایت، اگر کارگاه شما سفارشات مداوم فیلامنت‌های کربن یا مهندسی دریافت می‌کند، خرید یک نازل فولاد سخت‌کاری شده یا تیتانیوم، شما را از تعویض مکرر و هفتگی قطعات بی‌نیاز خواهد کرد.

برای خرید انواع نازل پرینتر سه بعدی، می‌توانید در شبکه‌های اجتماعی ما را دنبال کنید یا از طریق تماس تلفنی با ما در ارتباط باشید. تیم رباتیک صنعت همیشه آماده پاسخگویی به شماست تا ایده‌هایتان را به واقعیت تبدیل کنید

ترجمه و جمع آوری : واحد خدمات ، تحقیق و توسعه رباتیک صنعت
