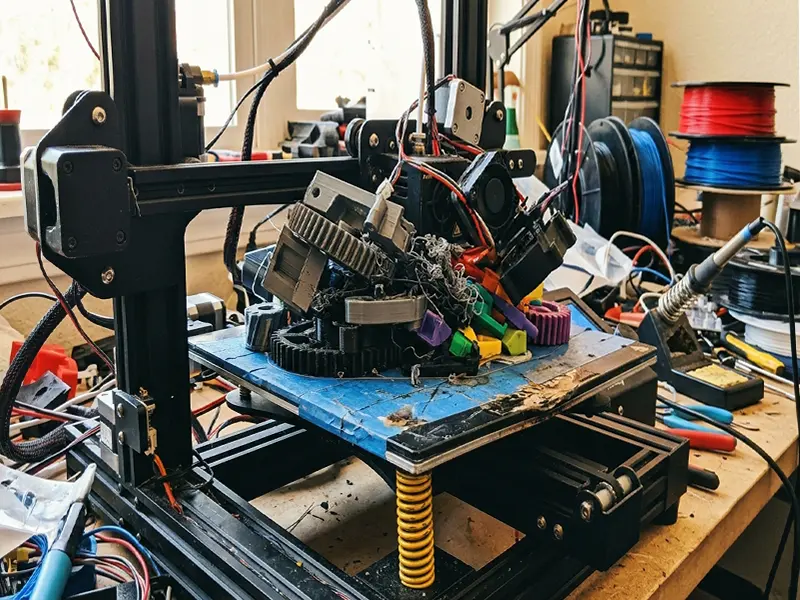

چه زمانی باید هیتر کارتریج پرینتر سه بعدی را تعویض کرد؟
هیتر کارتریج پرینتر سه بعدی چیست ؟
هیتر کارتریج (Heater Cartridge) قلب حرارتی بخش اکسترودر و یکی از حیاتی ترین قطعات مجموعه هاتاند پرینتر سه بعدی شماست. این قطعه استوانهای کوچک درون بلوک آلومینیومی (هیت بلاک) قرار میگیرد و وظیفه دارد با دریافت جریان الکتریکی، دمای نازل را در سریعترین زمان ممکن به بالای ۲۰۰ درجه سانتیگراد برساند تا فیلامنت به راحتی ذوب شود.
بدون یک هیتر کارتریج سالم، کیفیت چاپ به شدت افت کرده، جریان متریال خروجی مختل میشود و احتمال گرفتگی نازل یا شکستن فیلامنت افزایش پیدا میکند. در واقع اگر این قطعه کوچک دچار ضعف یا خرابی شود، حتی بهترین و گرانترین نازلهای بازار هم نمیتوانند خروجی باکیفیتی به شما تحویل دهند.
🚀 ویژگیهای اصلی یک هیتر کارتریج استاندارد
- تولید حرارت کاملاً یکنواخت: ذوب روان و یکدست فیلامنت برای جلوگیری از ناپیوستگی در لایهها.
- انتقال حرارت سریع و بهینه: انتقال گرما به نازل در کمترین زمان ممکن برای ایجاد جریان مناسب متریال.
- کارکرد دقیق و هماهنگ: هماهنگی کامل با سنسور دما (ترمیستور) جهت کنترل دقیق دما و جلوگیری از سوختن و آسیب به قطعات پلاستیکی هاتاند.
⏱ عمر مفید هیتر Extruder چقدر است؟
طول عمر مفید این قطعه به کیفیت ساخت، میزان حرارت دریافتی و نوع کاربری دستگاه بستگی دارد. بر خلاف قطعات مکانیکی، استهلاک کارتریج حرارتی بر اساس ساعت کارکرد واقعی و فشار روی المنتها سنجیده میشود. یک هیتر باکیفیت در شرایط کاری استاندارد میتواند بین ۱۰۰۰ تا ۲۰۰۰ ساعت دوام بیاورد، اما اگر بخواهیم میانگین عمر مفید آن را بر اساس نوع کاربری در کارگاهها و خانهها تفکیک کنیم، با این آمار دقیق روبهرو میشویم:
مصرف خانگی (چاپ کم و تفننی): بین ۳۰۰ تا ۵۰۰ ساعت چاپ مداوم (به دلیل پرینتهای کوتاهمدت و استفاده بیشتر از متریالهای کمفشار مثل PLA).
مصرف کارگاهی و خدماتی: بین ۱۵۰ تا ۳۰۰ ساعت چاپ مداوم (به دلیل روشن بودن طولانی دستگاه و تنوع بالای متریالهای مصرفی).
مصرف آموزشگاهی و صنعتی (کارکرد سنگین): بین ۱۰۰ تا ۲۰۰ ساعت چاپ (به علت نوسانات مدام دما توسط اپراتورهای مختلف و پرینت متریالهای سختی مثل ABS، نایلون یا پلیکربنات در دمای بالای ۲۵۰ درجه).
💡 نکته طلایی: با رعایت اصول نگهداری و کالیبراسیون دقیق، میتوانید این عمر مفید را بین ۳۰ تا ۵۰ درصد افزایش دهید و کیفیت چاپ را در بالاترین سطح حفظ کنید.
🚨 ۵ نشانه اصلی خرابی و زمان تعویض هیتر اکسترودر
شناخت نشانههای زیر به شما کمک میکند قبل از بروز خسارتهای سنگین (مثل سوختن سیمکشی یا خراب شدن قطعه پرینت شده چند روزه) اقدام به تعویض قطعه کنید:
نرسیدن دما به مقدار تنظیمشده: طولانی شدن غیرعادی زمان پیشگرمایش (Preheat) یا ناتوانی کامل دستگاه در رسیدن به دمای تعیینشده در اسلایسر.
نوسان مداوم دما روی نمایشگر: بالا و پایین رفتن پیوسته و پرش ناگهانی اعداد روی مانیتور (مثلاً افت یا صعود ۵ تا ۱۰ درجهای در عرض چند ثانیه) که چاپ یکنواخت را مختل میکند.
ظهور خطای حرارتی (Thermal Runaway): نمایش ارورهای مداوم مربوط به قطع خطوط حرارتی روی نمایشگر چاپگر و متوقف شدن ناگهانی پرینت.
ذوب نشدن یکنواخت فیلامنت: خروجی متریال به صورت رشتهای، ناپیوسته یا تکهتکه درمیآید که این عارضه عامل اصلی گرفتگیهای مکرر نازل است.
سوختن یا تغییر رنگ کابلها: نشانههای ظاهری و فیزیکی کاملاً واضح، مثل سیاهشدن یا پوستهپوسته شدن بدنه استوانهای کارتریج یا از بین رفتن روکش نسوز سرامیکی سیمها از ریشه.
⚠️ چه عواملی عمر هیتر اکسترودر را کم میکنند؟
اگر هیترهای پرینتر شما زودتر از زمان استاندارد میسوزند، مقصر اصلی یکی از عوامل زیر است:
دمای بالا و طولانی مدت: پرینت مداوم با متریال های سختی که نیاز به دمای بسیار بالا و خارج از توان نامی هیتر دارند، فرسایش المنتهای داخلی را چند برابر میکند.
کیفیت پایین سخت افزار: استفاده از کارتریج های حرارتی ارزانقیمت، فیک و متفرقه بازار که سیمکشی داخلی و عایقبندی ضعیفی دارند.
کار مداوم و بدون استراحت: روشن نگه داشتن دستگاه برای روزهای متمادی در پروژههای بزرگ، بدون دادن تایم استراحت و خنک شدن به قطعات الکترونیکی هاتاند.
نصب غیراصولی و شل بودن پیچ: عدم اتصال صحیح و کامل کارتریج با دیواره هیتبلاک؛ اگر کارتریج شل باشد، گرما منتقل نمیشود، قطعه داغتر شده و از درون ذوب میشود.
تنظیم نبودن کالیبراسیون PID: اگر کالیبراسیون دقیق PID دما را در فیرمور (مارلین یا کلیپر) انجام نداده باشید، جریان برق ورودی به هیتر مدام به صورت ناگهانی قطع و وصل شده و شوک حرارتی به قطعه وارد میکند.
کشیدگی فیزیکی سیمها: حرکت مداوم محور اکسترودر در پرینترهای بدون زنجیر محافظ (Cable Chain)، به مرور زمان سیمهای نازک کارتریج را از ریشه دچار قطعی یا اتصال کوتاه میکند.
💡 بهترین زمان برای تعویض پیشگیرانه هیتر Cartridge
برای کاهش زمان توقف پرینتر و بالا نگه داشتن راندمان تولید، پیشنهاد میشود منتظر سوختن کامل قطعه نمانید. بهترین زمانها برای تعویض عبارتند از:
به محض مشاهده اولین افت کیفیت در لایهنشینی یا بروز نوسانات جزئی در پایداری دما.
همزمان با تعویض نازل: این یک ترفند حرفهای برای کاربران تجاری است؛ در کارگاهها و آموزشگاهها توصیه میشود هر بار که نازل فرسوده را عوض میکنید، هیتر کارتریج را هم نو کنید تا کل سیستم کلون حرارتی هاتاند بازسازی شود و ریسک خرابی حین کار به صفر برسد.
جمعبندی و نتیجهگیری
هیتر کارتریج پرینتر سهبعدی، قطعهای کوچک اما فوقالعاده حیاتی است. با شناخت دقیق عمر مفید، نشانههای خرابی و پیشگیری از عوامل کاهشدهنده عمر آن، میتوانید چاپگر خود را همیشه در بهترین وضعیت نگه دارید و از توقفهای ناگهانی کارگاه جلوگیری کنید. تعویض پیشگیرانه و استفاده از قطعات باکیفیت، اقتصادیترین راهکار برای کارگاهها، آموزشگاهها و کاربران حرفهای است.
سوال: آیا میتوان از هیتر کارتریج ۱۲ ولت روی دستگاه ۲۴ ولت استفاده کرد؟
پاسخ: خیر، اتصال کارتریج ۱۲ ولت به منبع تغذیه ۲۴ ولت باعث عبور جریان مضاعف و سوختن یا انفجار فوری قطعه میشود.
سوال: اصلیترین نشانه نیمسوز شدن یا خرابی نزدیک هیتر کارتریج چیست؟
پاسخ: نوسان شدید و ناگهانی دما روی نمایشگر و طولانی شدن غیرعادی زمان گرم شدن نازل (Preheat).
سوال: چرا بعد از تعویض هیتر کارتریج، دمای نازل همچنان نوسان دارد؟
پاسخ: پس از تعویض قطعه حتماً باید کالیبراسیون PID فیرمور را مجدداً اجرا کنید تا برد با رفتار حرارتی هیتر جدید هماهنگ شود.
برای خرید هیتر اکسترودر پرینتر سه بعدی، میتوانید در شبکههای اجتماعی ما را دنبال کنید یا از طریق تماس تلفنی با ما در ارتباط باشید. تیم رباتیک صنعت همیشه آماده پاسخگویی به شماست تا ایدههایتان را به واقعیت تبدیل کنید
ترجمه و جمع آوری : واحد خدمات ، تحقیق و توسعه رباتیک صنعت
