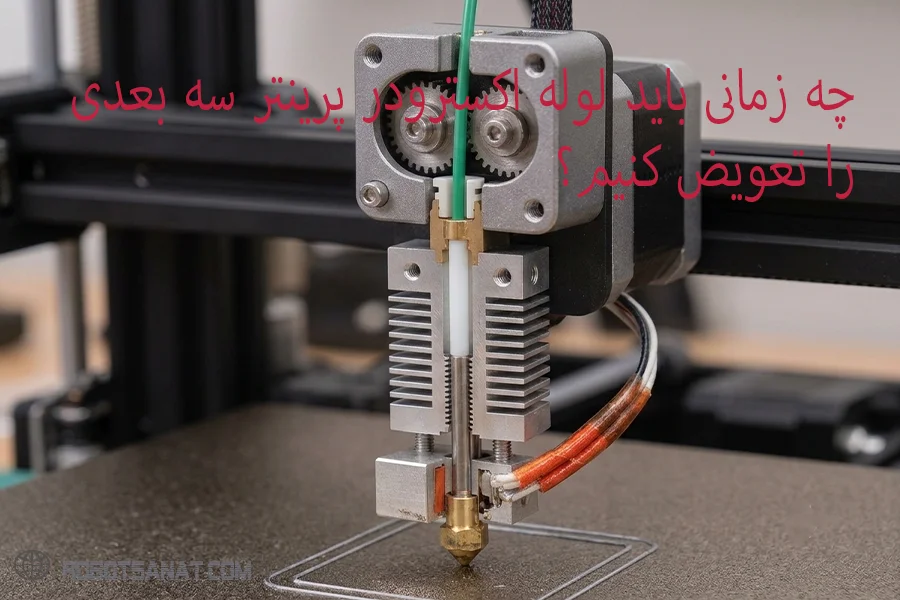

چه زمانی باید لوله اکسترودر پرینتر سه بعدی را تعویض کنیم؟

هیت‌بریک (Heatbreak) یا لوله اکسترودر پرینتر سه‌بعدی چیست؟

در ساختار هات‌اند (Hotend) پرینترهای سه‌ بعدی، قطعه‌ای فلزی، کوچک و پیچ‌دار وجود دارد که به عنوان پل ارتباطی بین بخش سرد (هیت‌سینک) و بخش داغ (بلوک حرارتی) عمل می‌کند. این قطعه هیت‌بریک (Heatbreak) نام دارد. وظیفه اصلی هیت‌بریک این است که فیلامنت را تا رسیدن به نازل هدایت کند و همزمان جلوی بالا رفتن حرارت (Heat Creep) به سمت اکسترودر را بگیرد.

در بسیاری از پرینترهای استاندارد (مثل مدل‌های MK8 یا E3D V6 معمولی)، داخل این لوله فلزی، یک تکه لوله تفلون (PTFE) هم قرار می‌گیرد تا اصطکاک را کم کند. اما سوال اینجاست: این قطعه حساس چه زمانی خراب می‌شود و کی باید آن را تعویض کنیم؟

نشانه‌های خرابی لوله اکسترودر؛ از کجا بفهمیم وقت تعویض است؟

هیت‌بریک (Heatbreak) قطعه‌ای نیست که مانند نازل مدام نیاز به تعویض داشته باشد، اما وقتی خراب شود، پرینتر شما را فلج می‌کند! اگر نشانه‌های زیر را می‌بینید، احتمالاً مشکل از این قطعه است:

• ۱. گرفتگی مداوم و پدیده Heat Creep (بالا رفتن حرارت): اگر بعد از یکی دو ساعت پرینت، دستگاه شما ناگهان فیلامنت نمی‌دهد (Under-extrusion) و موتور اکسترودر صدای تق‌تق می‌دهد، احتمالاً دیواره‌های داخلی هیت‌بریک شما جرم گرفته یا آسیب دیده است. در این حالت، حرارت به جای ماندن در بلوک، به سمت بالا حرکت کرده و فیلامنت را قبل از رسیدن به نازل ذوب و متورم می‌کند که باعث انسداد کامل می‌شود.

• ۲. نشتی فیلامنت از بالای بلوک حرارتی (Leakage): یکی از رایج‌ترین دلایل کثیف شدن هات‌اند، نشتی مواد ذوب‌شده از رزوه‌های بالای بلوک حرارتی است. این اتفاق زمانی می‌افتد که رزوه‌های انتهای هیت‌بریک هرز شده باشند یا به درستی و به صورت کاملاً مماس با نازل بسته نشده باشد. در این شرایط فشار مواد، فیلامنت را از لای رزوه‌ها به بیرون هل می‌دهد.

• ۳. خم شدن یا شکستگی: به دلیل اینکه در بخش میانی هیت‌بریک (منطقه شکست حرارتی)، ضخامت دیواره فلزی بسیار نازک است، اگر در هنگام باز و بسته کردن نازل، بلوک را با آچار مهار نکنید، فشار وارده باعث کج شدن یا حتی شکستن آن از وسط می‌شود. قطعه کج شده بلافاصله باعث گیر کردن فیلامنت خواهد شد.

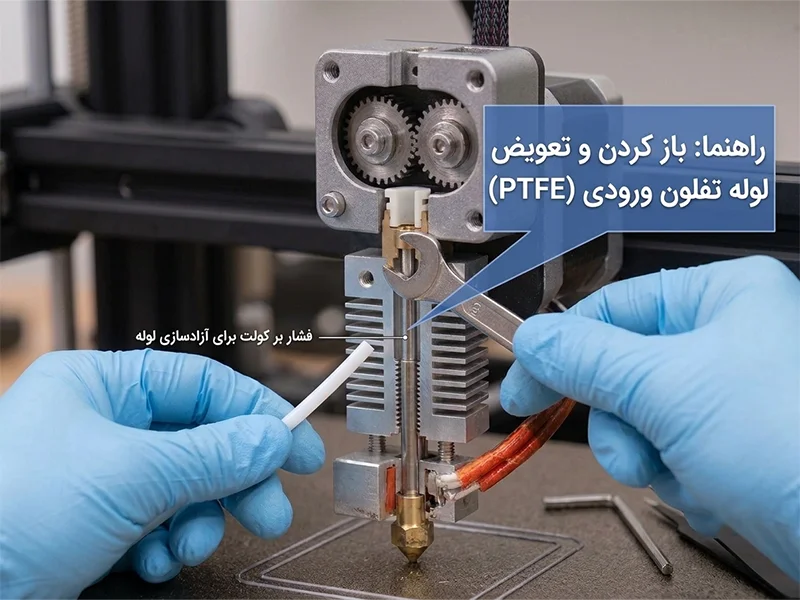

چه زمانی باید تفلونِ داخل لوله اکسترودر را تعویض کنیم؟

در مدل‌های نیمه‌تفلون (PTFE-lined Heatbreaks)، خود لوله فلزی ممکن است سالم باشد، اما تکه تفلونی که داخل آن قرار دارد بسوزد یا دفرم شود. زمان تعویض این تفلون داخلی به شرح زیر است:

• تغییر رنگ و دفرمگی: اگر تفلون در اثر حرارت‌های بالای ۲۳۰ درجه سیاه، قهوه‌ای یا جمع شده است.

• گیر کردن دستی: اگر فیلامنت را با دست هل می‌دهید و احساس می‌کنید در قسمت هیت‌بریک به سختی رد می‌شود.

نکته طلایی: همیشه سعی کنید لوله تفلون داخل هیت‌بریک را کاملاً عمود و با زاویه ۹۰ درجه کات کنید تا کیپِ کیپ به نازل بچسبد و فضای خالی برای نشتی مواد باقی نماند.

ارتقای قطعات: چه زمانی سراغ مدل‌های All-Metal برویم؟

اگر از تعویض مداوم لوله تفلون داخل هیت‌بریک خسته شده‌اید یا می‌خواهید فیلامنت‌های مهندسی مثل ABS یا نایلون را در دماهای بالای ۲۴۰ درجه پرینت بگیرید، زمان آن رسیده که قطعه معمولی خود را با یک هیت‌بریک تمام فلزی (All-Metal Heatbreak) یا مدل‌های دو فلزی (Bi-Metal) تعویض کنید. در این مدل‌ها، لوله تفلون فقط تا بالای هیت‌بریک می‌آید و دیگر وارد منطقه داغ نمی‌شود.
