اکسترودر بودین یا دایرکت درایو؟

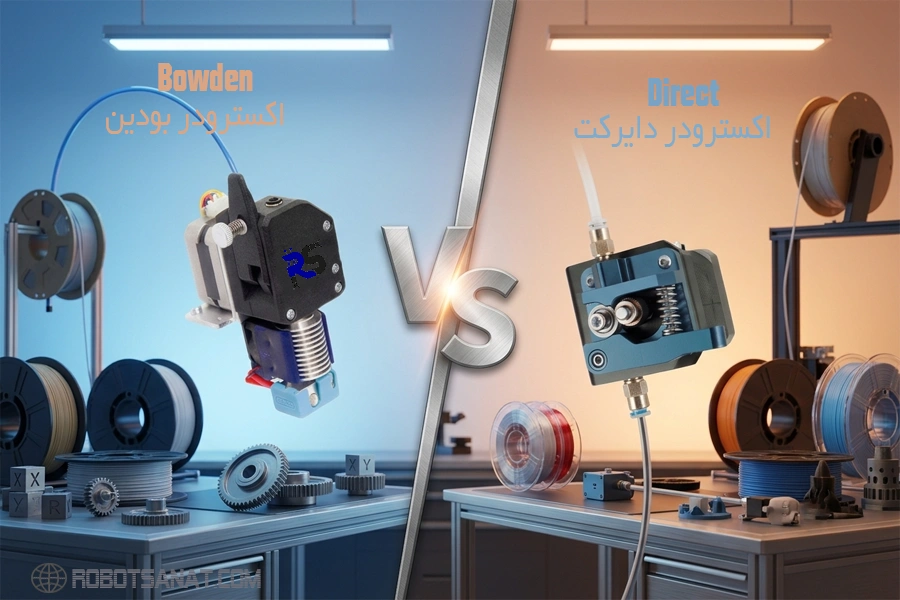

اکسترودر بودین یا دایرکت درایو؟ کدام سیستم اکسترودر پرینتر سه بعدی مناسب‌تر است؟

در دنیای پرینترهای سه بعدی، سیستم اکسترودر وظیفه تأمین مواد، کنترل سرعت تزریق و هدایت دقیق فیلامنت به سمت نازل را بر عهده دارد. این سیستم از دو بخش اصلی تشکیل شده است: موتور اکسترودر (که فیلامنت را هل می‌دهد) و هات‌‌ اند (بخش حرارتی که مواد را ذوب می‌کند). روشی که این دو بخش را به هم متصل می‌کند، تعیین‌کننده نوع سیستم اکسترودر است.

به طور کلی، دو معماری اصلی برای این کار وجود دارد: سیستم دایرکت درایو (Direct Drive – هداکسترودر مستقیم) و سیستم بودین (Bowden – اکسترودر دور). انتخاب بین این دو سیستم، تأثیر مستقیمی بر کیفیت پرینت، سرعت دستگاه، و نوع فیلامنت‌هایی که می‌توانید استفاده کنید، دارد. در این مقاله این دو سیستم اکسترودر بودین یا دایرکت را به صورت تخصصی مقایسه می‌کنیم تا بهترین گزینه را برای دستگاه خود انتخاب کنید.

سیستم اکسترودر دایرکت درایو (Direct Drive)

در معماری دایرکت درایو، موتور اکسترودر مستقیماً روی مجموعه هات‌‌اند و هد دستگاه سوار می‌شود. فاصله بین دندانه چرخ‌دنده موتور تا ورودی نازل به حداقل ممکن (چند میلی‌متر) می‌رسد.

مزایای سیستم دایرکت درایو:

• کنترل فوق‌العاده فیلامنت: به دلیل فاصله بسیار کم، موتور اکسترودر تسلط کاملی روی جلو و عقب بردن فیلامنت دارد. این موضوع باعث می‌شود عملیات پس‌زدگی (Retraction) بسیار دقیق‌تر و سریع‌تر انجام شود و مشکلاتی مثل تار عنکبوتی شدن پرینت به حداقل برسد.

• پادشاه فیلامنت‌های انعطاف‌پذیر (TPU): فیلامنت‌های نرم و انعطاف‌پذیر مثل TPU، اگر در یک مسیر طولانی هل داده شوند، مثل رشته‌آش خم شده و داخل مسیر گیر می‌کنند. دایرکت درایو تنها سیستمی است که به راحتی و با کیفیت بالا می‌تواند این نوع مواد را پرینت کند.

• قدرت هل دادن بالاتر: به دلیل اتصال مستقیم، گشتاور موتور بدون اتلاف انرژی به فیلامنت منتقل می‌شود که برای نازل‌های بزرگ یا سرعت‌های تزریق بالا مفید است.

معایب سیستم دایرکت درایو:

• وزن زیاد هد دستگاه: حمل کردن یک موتور پله‌ای (Stepper Motor) سنگین روی هد، باعث افزایش اینرسی محورهای X و Y می‌شود.

• محدودیت سرعت پرینت: به دلیل وزن زیاد، اگر سرعت پرینت یا شتاب حرکات ناگهانی (Jerk) را بالا ببرید، هد دچار لرزش می‌شود که باعث پدیده‌هایی مثل سایه انداختن روی قطعه (Ghosting/Ringing) و کاهش کیفیت نهایی می‌گردد.

نکته طلایی برای ارتقا: اگر پرینتر دایرکت درایو دارید و می‌خواهید سرعت را بالا ببرید، باید از موتورهای پله‌ای سبک‌تر (مثل مدل‌های Pancake) یا اکسترودرهای گیربکسی سبک استفاده کنید که در فروشگاه ربات‌صنعت موجود هستند.

سیستم اکسترودر بودین (Bowden)

در معماری بودین، موتور اکسترودر روی بدنه ثابت پرینتر نصب می‌شود و هات‌‌اند به صورت سبک روی هد حرکت می‌کند. اتصال بین این دو بخش توسط یک لوله راهنمای طولانی (معمولاً از جنس تفلون) برقرار می‌شود که فیلامنت از داخل آن عبور می‌کند.

مزایای سیستم بودین:

• هد فوق‌العاده سبک: به دلیل حذف موتور از روی هد، محورهای حرکتی وزن بسیار کمی را حمل می‌کنند.

• سرعت پرینت بسیار بالا: سبک بودن هد اجازه می‌دهد که پرینتر با شتاب و سرعت بسیار بالاتر کار کند، بدون اینکه دچار لرزش یا کاهش کیفیت شود. این سیستم برای پرینترهای سایز بزرگ یا کارگاه‌های تولیدی که سرعت اهمیت دارد، عالی است.

• طراحی مکانیکی ساده‌تر: فشار کمتری روی بلبرینگ‌ها و تسمه‌های محور حرکتی وارد می‌شود که استهلاک دستگاه را کم می‌کند.

معایب سیستم بودین:

• فاصله زیاد و کنترل دشوار: فاصله طولانی بین موتور تا نازل باعث ایجاد اصطکاک و کمی “لقی” در مسیر می‌شود. این موضوع باعث می‌شود پس‌زدگی فیلامنت دقیق نباشد و تنظیم ریتراکشن برای جلوگیری از تار عنکبوتی شدن دشوارتر شود.

• مشکل جدی با فیلامنت‌های نرم: هل دادن فیلامنت TPU در یک لوله تفلون نیم‌متری تقریباً غیرممکن است و باعث گیر کردن مکرر مواد می‌شود.

• نیاز به موتور قوی‌تر: برای غلبه بر اصطکاک طول لوله، موتور اکسترودر باید گشتاور و قدرت بالاتری داشته باشد.

نکته طلایی برای ارتقا: برای بهبود کارایی سیستم بودین، استفاده از لوله‌های تفلون باکیفیت و قطر داخلی دقیق (مثل برند Capricorn) و فیتینگ‌های پنوماتیک مستحکم، اهمیت زیادی در کاهش لقی مسیر دارد.

مقایسه نهایی و جمع‌بندی

بیا با هم کلاه مهندسی سرمان بگذاریم و انتخاب کنیم. اگر اولویت شما کیفیت سطح نهایی قطعه، پرینت مواد خاص و مهندسی مثل TPU است و سرعت خیلی بالا برایتان ملاک نیست، سیستم دایرکت درایو انتخاب بهتری برای ارتقای پرینتر شماست.

در مقابل، اگر برای کارگاه خود نیاز به تیراژ بالا دارید، سرعت پرینت برایتان ملاک اصلی است و بیشتر با فیلامنت‌های معمولی مثل PLA یا PETG کار می‌کنید، سیستم بودین به دلیل سبک بودن هد و قابلیت حرکت سریع، گزینه منطقی‌تری است.

در نهایت، بسیاری از پرینترهای اقتصادی بازار به صورت بودین عرضه می‌شوند تا قیمت نهایی پایین بماند، اما بسیاری از اپراتورهای حرفه‌ای به مرور زمان دستگاه خود را به دایرکت درایو ارتقا می‌دهند تا کنترل بیشتری روی کیفیت داشته باشند.

برای خرید اکسترودر بودین یا دایرکت پرینتر سه بعدی، می‌توانید در شبکه‌های اجتماعی ما را دنبال کنید یا از طریق تماس تلفنی با ما در ارتباط باشید. تیم رباتیک صنعت همیشه آماده پاسخگویی به شماست تا ایده‌هایتان را به واقعیت تبدیل کنید

ترجمه و جمع آوری : واحد خدمات ، تحقیق و توسعه رباتیک صنعت
